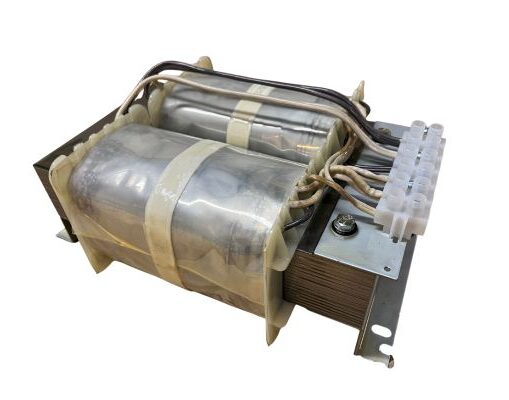

Makaavamalli MU 3000-6300VA
Nämä yksivaihemuuntajat ovat ns. UI rakennetta, jolla saavutetaan pakkamuuntajaa edullisempi ja kevyempi lopputulos isommissa teholuokissa. Muuntajat voidaan valmistaa, joko kaksilokero- tai yksilokerokelaan suojamuuntajarakenteisina. Tätä mallia ei suositella kuristimeksi paitsi erikoistapauksissa. Makaava malli vie pystymallia runsaammin tilaa asennusalustalta mutta vaatii vastaavasti vähemmän korkeustilaa.
tuoteversiot
| teho | tyyppi | a | b | c | d | h | Ø | paino (kg) | ΔU | Δs |
|---|---|---|---|---|---|---|---|---|---|---|
| 3000 | UI 150/52 | 200 | 290 | 100 | 275 | 120 | 7x13 | 20,3 | 1,03 | 1,12 |
| 4000 | UI 150/77 | 200 | 290 | 100 | 275 | 145 | 7X13 | 25,5 | 1,03 | 1,12 |
| 5000 | UI 150/92 | 200 | 290 | 100 | 275 | 160 | 7x13 | 30,5 | 1,03 | 1,12 |
| 6000 | UI 150/92M6X | 200 | 290 | 100 | 275 | 160 | 7x13 | 30,5 | 1,03 | 1,12 |
| 6300 | UI 180/78 | 240 | 345 | 144 | 328 | 163 | 10x18 | 40 | 1,05 | 1,06 |

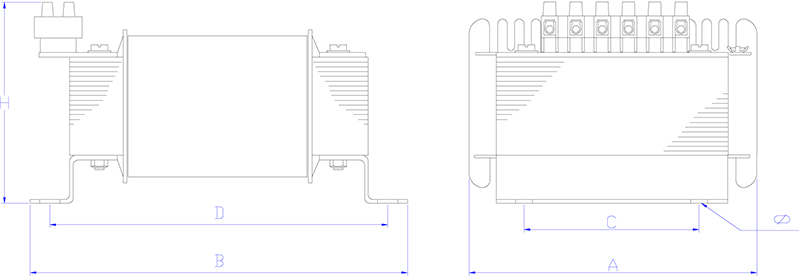

mittakuva
