Koteloitumalli IP 23 PUK 23 3,0-31,5kVA

Nämä muuntajat suunnitellaan lämpöluokkaan F tai H koon ja painon minimoimiseksi. Suojamuuntajarekenne on totetutettu H luokan eristemateriaaleilla ja ilmakanavarakenteella mikä mahdollistaa erittäin tehokkaan jäähtymisen mikäli laitteistoon voidaan järjestää pakotettu ilmankierto.

Tällä rakenteella voidaan toteuttaa myös kuristimia erilaisiin käyttötarkoituksiin. Tuote on suojakotelointia lukuunottamatta teknisesti sama kuin tyyppi PU paitsi että se on koteloitu IP23 mukaiseen teräslevykoteloon. Vakioväri RAL 7035.

tuoteversiot

S (kva)	kotelo	a (mm)	B (mm)	C (mm)	D (mm)	H (mm)	Ø (mm)	m (kg)
3	PUK23 150-210	400	440	100	400	535	12x18	35
4	PUK23 150-210	400	440	100	400	535	12x18	40
5	PUK23 150-210	400	440	100	400	535	12x18	45
6	PUK23 150-210	400	440	144	400	535	12x18	45
6,3	PUK23 150-210	400	440	144	400	535	12x18	55
8	PUK23 150-210	400	440	176	400	535	12x18	65
10	PUK23 150-210	400	440	176	400	535	12x18	70
12,5	PUK23 150-210	400	440	176	400	535	12x18	80
16	PUK23 240-270	500	490	198	450	685	12x18	100
20	PUK23 240-270	500	490	198	450	685	12x18	117
25	PUK23 240-270	500	490	250	450	685	12x18	140
31,5	PUK23 240-270	500	490	250	450	685	12x18	160

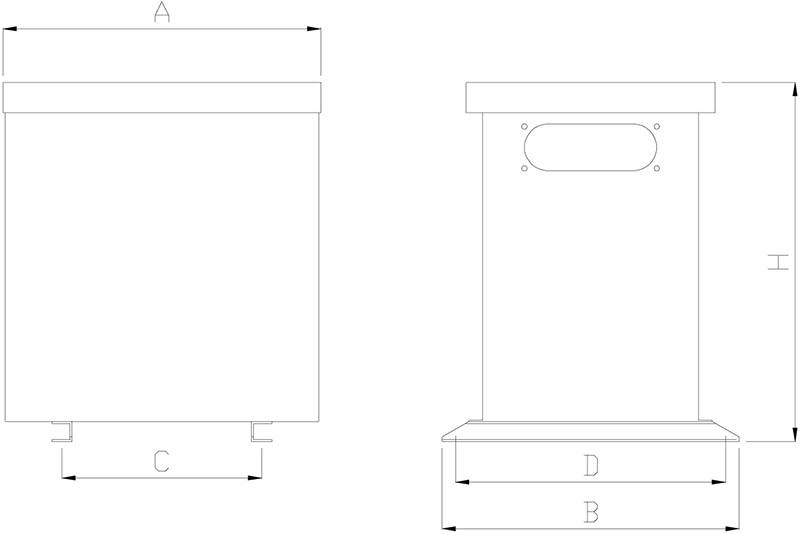

mittakuva
