Pystymalli IP 54, PUK 54 3,0-31,5 kVA
Nämä muuntajat suunnitellaan lämpöluokkaan F tai H koon ja painon minimoimiseksi. Suojamuuntajarekenne on totetutettu H luokan eristemateriaaleilla ja ilmakanavarakenteella. Tiiviistä kotelorakenteesta johtuen nämä muuntajat ovat painavampia mitä vastaavan tehoiset IP 23 koteloidut muuntajat.
Kotelo on joko maalattua terästä, vakioväri RAL 7053, tai maalaamatonta ruostumatonta terästä mikä soveltuu hyvin myös ankariin käyttöolosuhteisiin.
tuoteversiot
| S (kva) | kotelo | a (mm) | B (mm) | c (mm) | D (mm) | H (mm) | Ø (mm) | m (kg) |
|---|---|---|---|---|---|---|---|---|
| 3 | PUK54 180-210 | 500 | 440 | 144 | 400 | 550 | 12x18 | 60 |
| 4 | PUK54 180-210 | 500 | 440 | 144 | 400 | 550 | 12x18 | 60 |
| 5 | PUK54 180-210 | 500 | 440 | 144 | 400 | 550 | 12x18 | 70 |
| 6 | PUK54 180-210 | 500 | 440 | 176 | 400 | 550 | 12x18 | 70 |
| 6,3 | PUK54 180-210 | 500 | 440 | 176 | 400 | 550 | 12x18 | 70 |
| 8 | PUK54 240 | 500 | 440 | 176 | 400 | 550 | 12x18 | 85 |
| 10 | PUK54 240 | 600 | 490 | 198 | 450 | 650 | 12x18 | 110 |
| 12,5 | PUK54 240 | 600 | 490 | 198 | 450 | 650 | 12x18 | 125 |
| 16 | PUK54 270-330 | 700 | 490 | 250 | 450 | 700 | 12x18 | 160 |
| 20 | PUK54 270-330 | 700 | 490 | 250 | 450 | 700 | 12x18 | 180 |
| 25 | PUK54 270-330 | 700 | 490 | 250 | 450 | 700 | 12x18 | 200 |
| 31,5 | PUK54 270-330 | 700 | 490 | 250 | 450 | 700 | 12x18 | 200 |

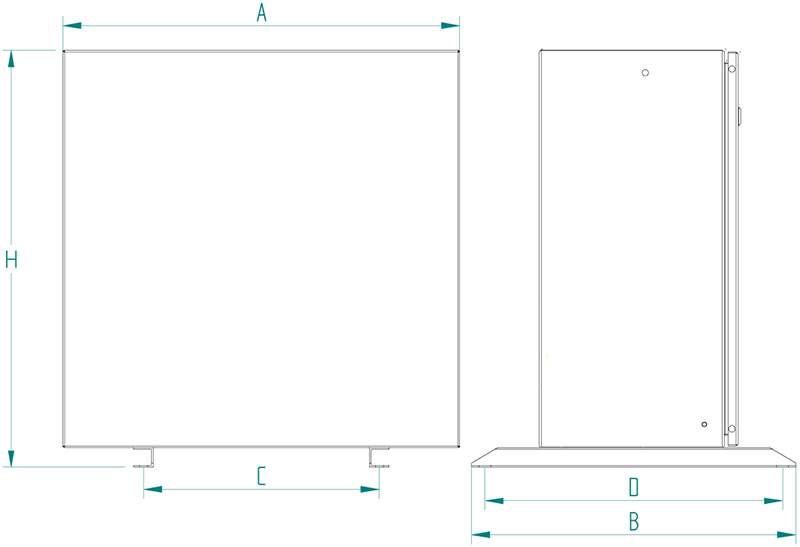

mittakuva
